Do produkcji naszych
systemów używamy tylko
materiałów najwyższej jakości, dlatego możemy udzielić dożywotniej gwarancji na wszystkie podstawowe elementy systemu. Zwróć uwagę na znak gwarancji T3 i zapoznaj się z warunkami gwarancji.

Profil szynowy

Profile szynowe (T3 Fabframe Channel) to aluminiowe tuby o przekroju kwadratu 33x33mm z kanałem o szerokości 23 mm na wszystkich bokach. Do mocowania paneli i półek służą m.in. różne, wsuwane w kanał inserty.
W katalogu jako podstawową przyjęliśmy miarę "c/c" czyli odległość między środkami konektorów (ang. "centre / centre"). Wiecej o wymiarach tutaj.*
CH-EFS Końcówka łącznikowa wraz ze śrubą ("wtyczka" do konektora)
Tube end fitting inc. screw
Waga: 8g (wraz ze śrubą)
Materiał: poliwęglan
Klasa palności: ULV-0
Pakowanie: 1 szt.
CH-DT Insert (wkładka)
Decor insert
Długość: 15mm do 2000mm
Waga: 66g na metr
Materiał: UPVC
Klasa palności: ULV-0

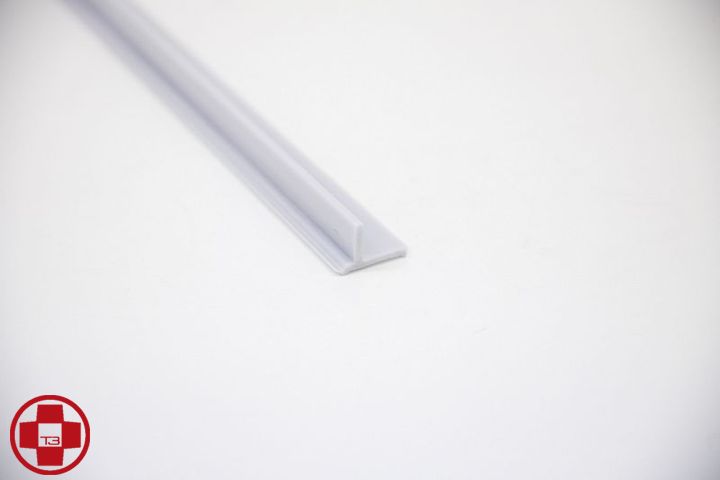

CH-SP Insert (wkładka) do montażu paneli i półek
Shelf/Panel support insert
Długość: 16mm do 2000mm
Waga: 120g na metr
Materiał: UPVC
Klasa palności: ULV-0
CHB245 Profil dł. 245mm z końcówkami
245mm c/c Channel profile tube, c/w end fittings
Pakowanie: 1 szt.
Waga: 146g
Długość: 245mm c/c - 212mm profil

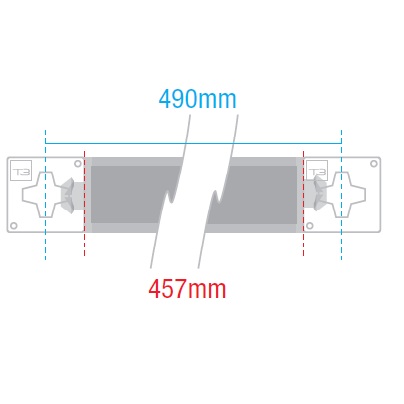

CHB490 Profil dł. 490mm z końcówkami
490mm c/c Channel profile tube, c/w end fittings
Pakowanie: 1 szt.
Waga: 301g
Długość: 490mm c/c - 457mm profil
CHB735 Profil dł. 735mm z końcówkami
735mm c/c Channel profile tube, c/w end fittings
Pakowanie: 1 szt.
Waga: 457g
Długość: 735mm c/c - 702mm profil
CHB980 Profil dł. 980mm z końcówkami
980mm c/c Channel profile tube, c/w end fittings
Pakowanie: 1 szt.
Waga: 612g
Długość: 980mm c/c - 947mm profil
CHB1225 Profil dł. 1225mm z końcówkami
1225mm c/c Channel profile tube, c/w end fittings
Pakowanie: 1 szt.
Waga: 791g
Długość: 1225mm c/c - 1192mm profil
CHB1470 Profil dł. 1470mm z końcówkami
1470mm c/c Channel profile tube, c/w end fittings
Pakowanie: 1 szt.
Waga: 946g
Długość: 1470mm c/c - 1437mm profil
CHB1715 Profil dł. 1715mm z końcówkami
1715mm c/c Channel profile tube, c/w end fittings
Pakowanie: 1 szt.
Waga: 1102g
Długość: 1715mm c/c - 1682mm profil

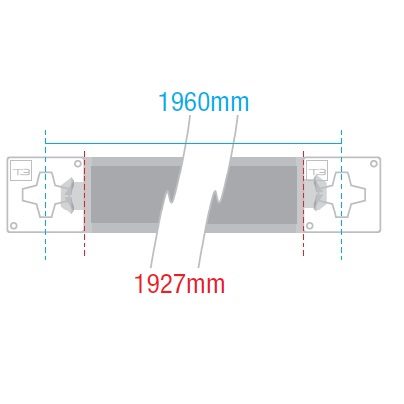

CHB1960 Profil dł. 1960mm z końcówkami
1960mm c/c Channel profile tube, c/w end fittings
Pakowanie: 1 szt.
Waga: 1232g
Długość: 1960mm c/c - 1927mm profil
CHC1715/60 Łuk 60˚, Ø 1715mm c/c, końcówki
1715mm Ø c/c, 60˚ curve Channel profile tube, end fittings
Waga: 584g
Pakowanie: 1 szt.
Długość wewn.: 881mm (866mm z grzebieniem)
Długość zewn.: 915mm (930mm z grzebieniem)
CHC1960/60 Łuk 60˚, 1960mm Ø c/c, końcówki
1960mm Ø c/c, 60˚ curve Channel profile tube, end fittings
Waga: 666g
Pakowanie: 1 szt.
Długość wewn.: 1009mm (994mm z grzebieniem)
Długość zewn.: 1043mm (1059mm z grzebieniem)

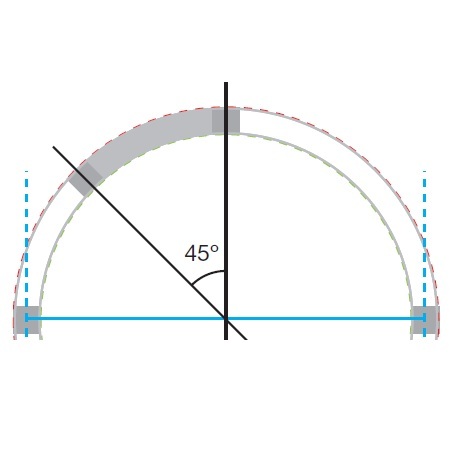

CHC2450/45 Łuk 45˚, Ø 2450mm c/c, końcówki
2450mm Ø c/c, 45˚ curve Channel profile tube, end fittings
Waga: 625g
Pakowanie: 1 szt.
Długość wewn.: 949mm (938mm z grzebieniem)
Długość zewn.: 975mm (986mm z grzebieniem)
CHC2940/45 Łuk 45˚, Ø 2940mm c/c, końcówki
2940mm Ø c/c, 45˚ curve Channel profile tube, end fittings
Waga: 746g
Pakowanie: 1 szt.
Długość wewn.: 1141mm (1131mm z grzebieniem)
Długość zewn.: 1167mm (1178mm z grzebieniem)

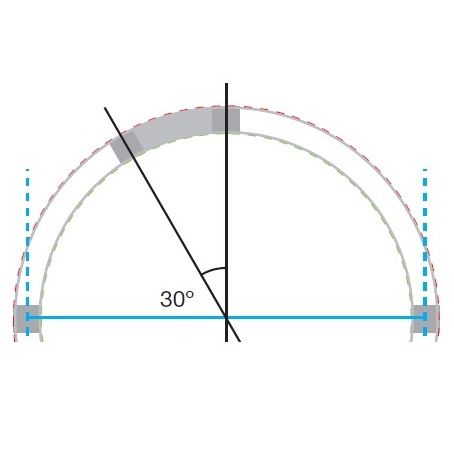

CHC3430/30Łuk 30˚, Ø 3430mm c/c, końcówki
3430mm Ø c/c, 30˚ curve Channel profile tube, end fittings
Waga: 584g
Pakowanie: 1 szt.
Długość wewn.: 889mm (882mm z grzebieniem)
Długość zewn.: 907mm (914mm z grzebieniem)
CHC3920/30 Łuk 30˚, Ø 3920mm c/c, końcówki
3920mm Ø c/c, 30˚ curve Channel profile tube, end fittings
Waga: 650g
Pakowanie: 1 szt.
Długość wewn.: 1018mm (1010mm z grzebieniem)
Długość zewn.: 1035mm (1042mm z grzebieniem)
CHC4410/22,5Łuk 22,5˚, Ø 4410mm c/c, końcówki
4410mm Ø c/c, 22,5˚ curve Channel profile tube, end fittings
Waga: 564g
Pakowanie: 1 szt.
Długość wewn.: 859mm (854mm z grzebieniem)
Długość zewn.: 872mm (878mm z grzebieniem)
CHC4900/22,5Łuk 22,5˚, Ø 4900mm c/c, końcówki
4900mm Ø c/c, 22,5˚ curve Channel profile tube, end fittings
Waga: 625g
Pakowanie: 1 szt.
Długość wewn.: 956mm (950mm z grzebieniem)
Długość zewn.: 968mm (974mm z grzebieniem)
CHC5390/22,5Łuk 22,5˚, Ø 5390mm c/c, końcówki
5390mm Ø c/c, 22,5˚ curve Channel profile tube, end fittings
Waga: 686g
Pakowanie: 1 szt.
Długość wewn.: 1052mm (1046mm z grzebieniem)
Długość zewn.: 1065mm (1070mm z grzebieniem)
CHC5880/22,5Łuk 22,5˚, Ø 5880mm c/c, końcówki
5880mm Ø c/c, 22,5˚ curve Channel profile tube, end fittings
Waga: 746g
Pakowanie: 1 szt.
Długość wewn.: 1148mm (1143mm z grzebieniem)
Długość zewn.: 1161mm (1166mm z grzebieniem)
CHBCUSTProfil szynowy o niestandardowej długości
Custom cut straight T3 Airframe Channel Profile tube
Waga: 633g na metr
Materiał: aluminium
Długość: Od 16mm do 3000mm

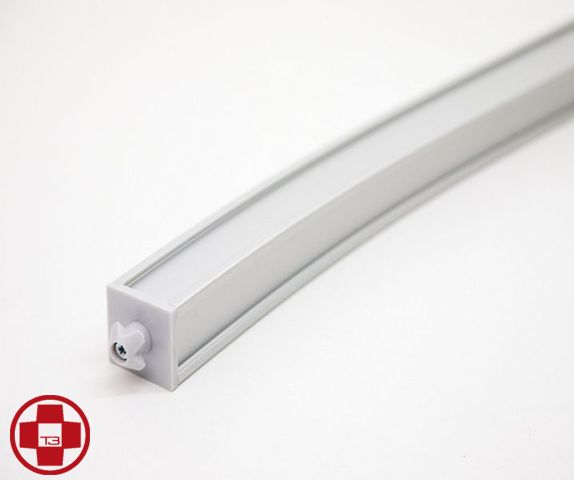

CHCCUSTŁuk o niestandardowych parametrach
Custom cut curved T3 Airframe Channel Profile tube
Waga: 633g na metr
Materiał: aluminium
Średnica: Od 1750mm do 8000mm
CH-CI Nakładka narożnikowa
Corner insert
Waga: 11g
Materiał: poliwęglan
Klasa palności: ULV-0
Pakowanie: 1 szt.
CH-CRS Nakładka krzyżowa
Cross insert
Waga: 11g
Materiał: poliwęglan
Klasa palności: ULV-0
Pakowanie: 1 szt.
CH-TI Nakładka T
T insert
Waga: 11g
Materiał: poliwęglan
Klasa palności: ULV-0
Pakowanie: 1 szt.

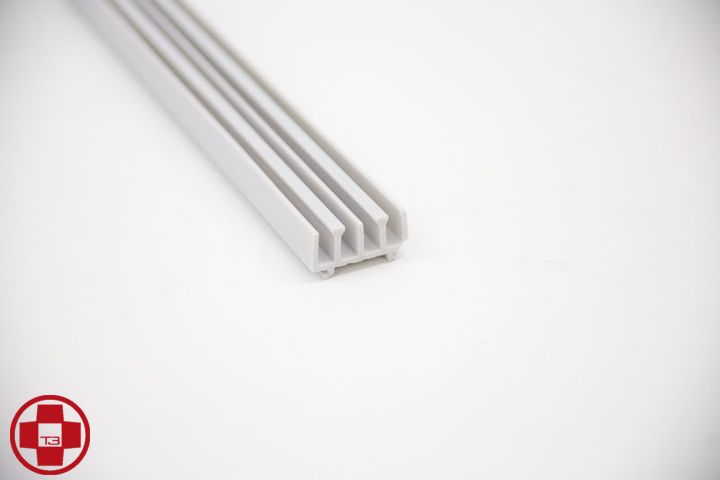

CH-C Insert grzebieniowy (wkładka)
Comb profile
Długość: 10mm do 2000mm
Waga: 286g na metr
Materiał: UPVC
Klasa palności: ULV-0
Pakowanie: 1 szt.

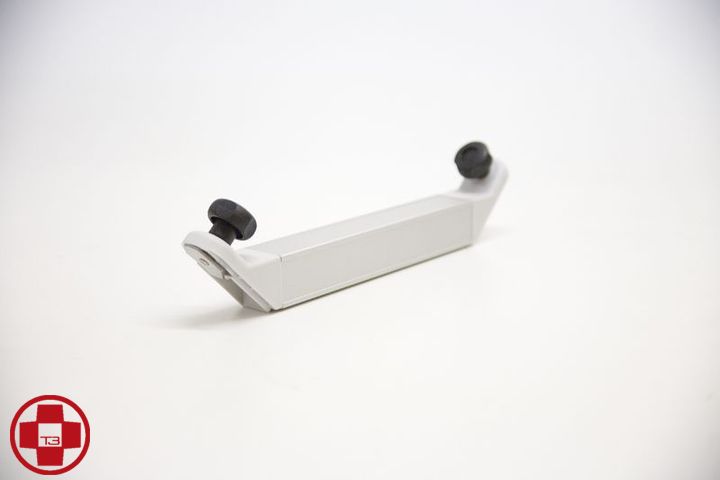

BRC Zastrzał (narożne wzmocnienie)
Corner brace
Waga: 214g dla dł. 200mm
Pakowanie: 1 szt.
Długość: Od 40mm do 2000mm
* UWAGI
Z uwagi na przyjęte w procesie produkcji tolerancje dane na temat cieżaru poszczególnych części są podane w przybliżeniu.
Tecna Display zaleca pobieranie wymiarów paneli z gotowych konstrukcji i nie bierze odpowiedzialności za nieprawidłowe wymiary grafik.
