Profil klasyczny
Profile klasyczne (T3 Airframe Classic) to aluminiowe tuby o przekroju kwadratu o bokach 33 mm x 33mm, z wnękami głębokości 0.75 mm na każdej z czterech stron. Do mocowania sztywnych i zwijanych paneli służą np. umieszczone we wnękach taśmy stalowe lub rzepy (velcro).

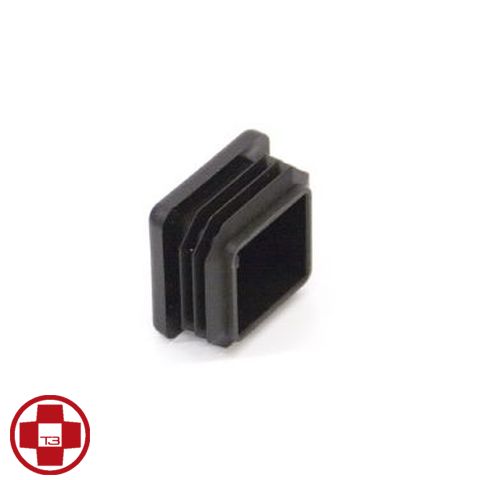

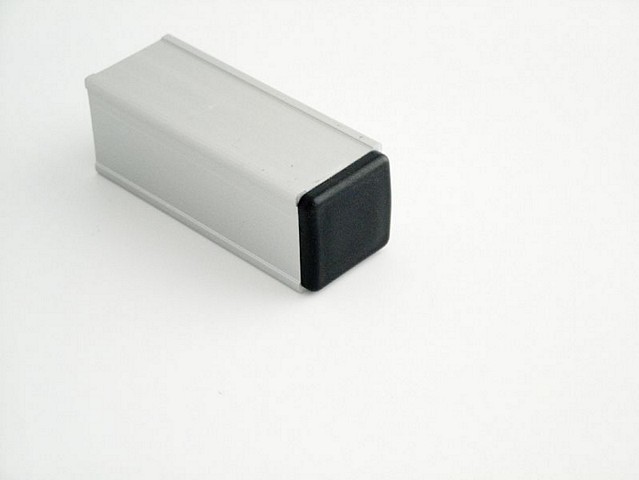

CL-ESC Nakładka na koniec profilu
End stop cap for tube
End stop cap for tube
Waga: 6g
Materiał: nylon
Pakowanie: 1 szt.
CL-EFS Końcówka łącznikowa wraz ze śrubą ("wtyczka" do konektora)
Tube end fitting inc. screw
Tube end fitting inc. screw
Waga: 8g (wraz ze śrubą)
Klasa palności: ULV-0
Materiał: poliwęglan
Pakowanie: 1 szt.

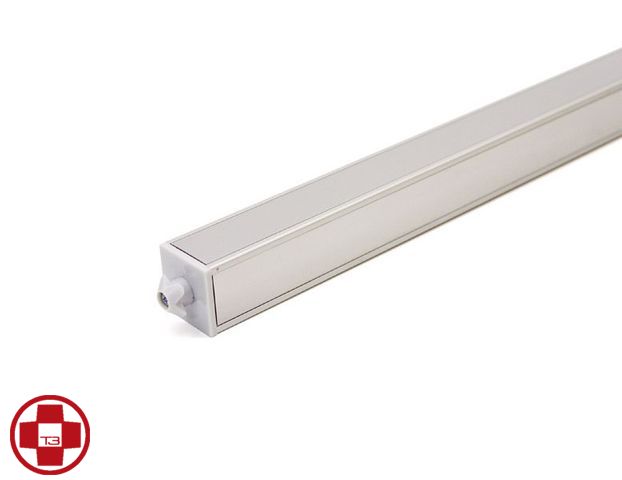

CLB245-S2 Profil dł. 245 mm, 2 x taśma stalowa, dwie końcówki
245mm c/c Classic profile tube, steel 2 sides c/w end fittings
245mm c/c Classic profile tube, steel 2 sides c/w end fittings
Waga: 182g
Pakowanie: 1 szt.
Długość: 245mm c/c - 212mm profil
CLB490-S2 Profil dł. 490 mm, 2 x taśma stalowa, dwie końcówki
490mm c/c Classic profile tube, steel 2 sides c/w end fittings
490mm c/c Classic profile tube, steel 2 sides c/w end fittings
Waga: 379g
Pakowanie: 1 szt.
Długość: 490mm c/c - 457mm profil
CLB735-S2 Profil dł. 735 mm, 2 x taśma stalowa, dwie końcówki
735mm c/c Classic profile tube, steel 2 sides c/w end fittings
735mm c/c Classic profile tube, steel 2 sides c/w end fittings
Waga: 576g
Pakowanie: 1 szt.
Długość: 735mm c/c - 702mm profil
CLB980-S2 Profil dł. 980 mm, 2 x taśma stalowa, dwie końcówki
980mm c/c Classic profile tube, steel 2 sides c/w end fittings
980mm c/c Classic profile tube, steel 2 sides c/w end fittings
Waga: 773g
Pakowanie: 1 szt.
Długość: 980mm c/c - 947mm profil
CLB1225-S2 Profil dł. 1225 mm, 2 x taśma stalowa, dwie końcówki
1225mm c/c Classic profile tube, steel 2 sides c/w end fittings
1225mm c/c Classic profile tube, steel 2 sides c/w end fittings
Waga: 969g
Pakowanie: 1 szt.
Długość: 1225mm c/c - 1192mm profil
CLB1470-S2 Profil dł. 1470 mm, 2 x taśma stalowa, dwie końcówki
1470mm c/c Classic profile tube, steel 2 sides c/w end fittings
1470mm c/c Classic profile tube, steel 2 sides c/w end fittings
Waga: 1167g
Pakowanie: 1 szt.
Długość: 1470mm c/c - 1437mm profil

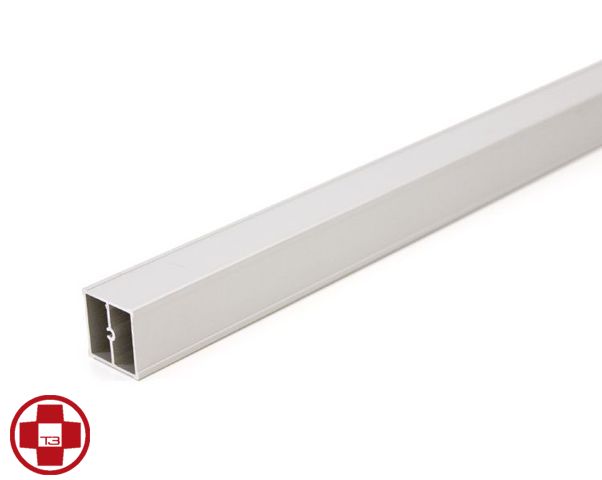

CLBCUST-T0 Profil o niestandardowej długości bez taśm i końcowek
Custom length Classic profile tube, no steel or end fittings
Custom length Classic profile tube, no steel or end fittings
Waga: 703g na metr
Długość: Od 16mm do 3000mm
CLBCUST-S2 Profil o niestandardowej długości, 2x taśma stalowa i dwie końcowki
Custom length Classic profile tube, steel 2 sides c/w end fittings
Custom length Classic profile tube, steel 2 sides c/w end fittings
Waga: 848g na metr
Długość: Od 16mm do 3000mm

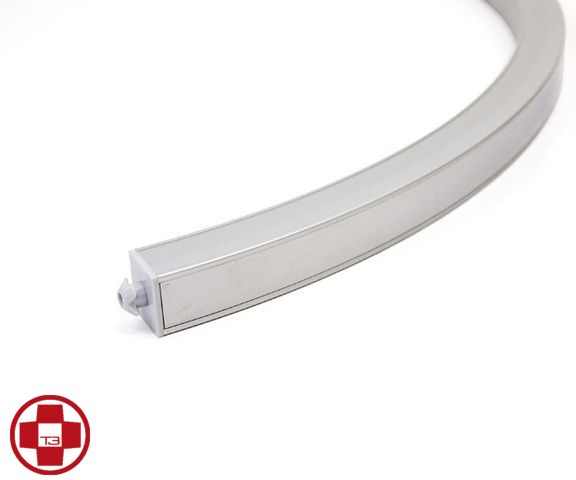

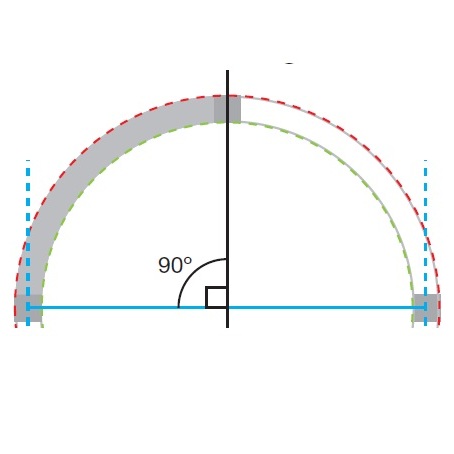

CLC490/90-S2 Łuk 90˚, 490mm Ø c/c, 2x taśma stalowa, końcówki
490mm Ø c/c, 90˚ curve Classic profile tube, steel 2 sides c/w end fittings
490mm Ø c/c, 90˚ curve Classic profile tube, steel 2 sides c/w end fittings
Długość wewn.: 359mm
Długość zewn.: 411mm
Waga: 299g
Pakowanie: 1 szt.
CLC735/90-S2 Łuk 90˚, 735mm Ø c/c, 2x taśma stalowa, końcówki
735mm Ø c/c, 90˚ curve Classic profile tube, steel 2 sides c/w end fittings
735mm Ø c/c, 90˚ curve Classic profile tube, steel 2 sides c/w end fittings
Długość wewn.: 551mm
Długość zewn.: 603mm
Waga: 453g
Pakowanie: 1 szt.
CLC980/90-S2Łuk 90˚, 980mm Ø c/c, 2x taśma stalowa, końcówki
980mm Ø c/c, 90˚ curve Classic profile tube, steel 2 sides c/w end fittings
980mm Ø c/c, 90˚ curve Classic profile tube, steel 2 sides c/w end fittings
Długość wewn.: 744mm
Długość zewn.: 796mm
Waga: 609g
Pakowanie: 1 szt.
CLC1225/90-S2Łuk 90˚, 1225mm Ø c/c, 2x taśma stalowa, końcówki
1225mm Ø c/c, 90˚ curve Classic profile tube, steel 2 sides c/w end fittings
1225mm Ø c/c, 90˚ curve Classic profile tube, steel 2 sides c/w end fittings
Długość wewn.: 936mm
Długość zewn.: 988mm
Waga: 721g
Pakowanie: 1 szt.
CLC1470/45-S2Łuk 45˚, 1470mm Ø c/c, 2x taśma stalowa, końcówki
1470mm Ø c/c, 45˚ curve Classic profile tube, 2 sides c/w end fittings
1470mm Ø c/c, 45˚ curve Classic profile tube, 2 sides c/w end fittings
Długość wewn.: 564mm
Długość zewn.: 590mm
Waga: 443g
Pakowanie: 1 szt.
CLCCUST-S2 Łuk o niestandardowych parametrach, 2x taśma stalowa i końcówki
Custom diameter Classic profile curve c/c steel 2 sides c/w end fittings
Custom diameter Classic profile curve c/c steel 2 sides c/w end fittings
Waga: 804g na metr
Pakowanie: 1 szt.
Średnica: Od 495mm do 8000mm

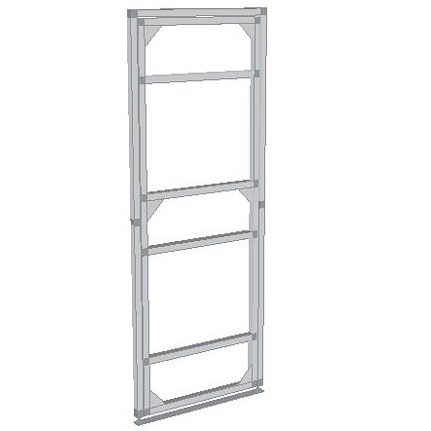

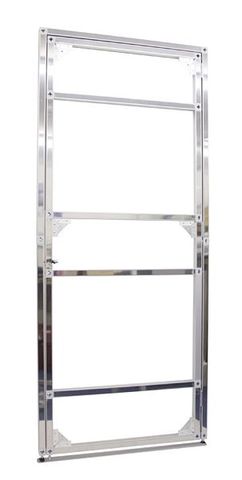

CL-DFF Drzwi pełnej wysokości
Door full height
Door full height
Waga: 11kg
Pakowanie: 1 szt.
Wymiary futryny: 2029(h)mm x 768(w)mm
Wymiary drzwi: 1996(h) x 720(w)mm

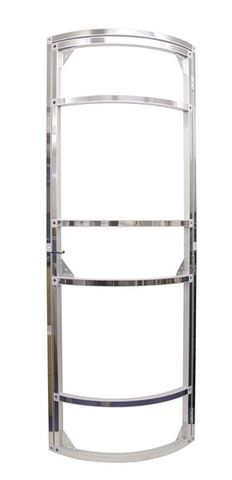

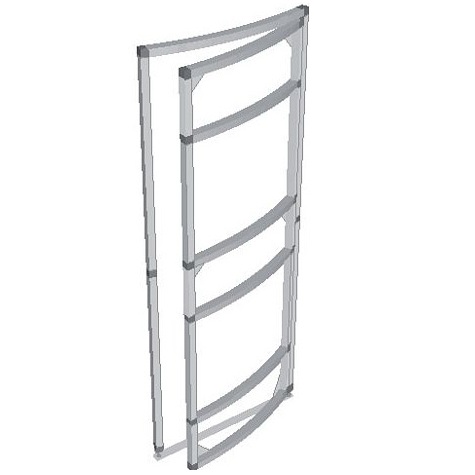

CL-DFC Drzwi łukowe, pełna wysokość
Curved door full height
Curved door full height
Waga: 11,3kg
Pakowanie: 1 szt.
Wymiary futryny: 2029(h)mm x 802(w)mm (śr. 2940 c/c)
Wymiary drzwi: 1996(h) x 720(w)mm

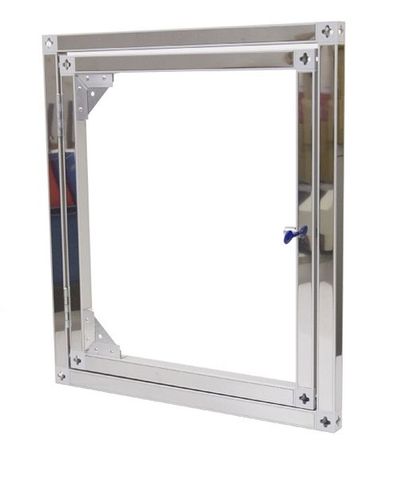

CL-DCF Drzwi szafki
Cupboard door
Cupboard door
Waga: 5,2kg
Pakowanie: 1 szt.
Wymiary futryny: 1013(h)mm x 768(w)mm
Wymiary drzwi: 947(h) x 702(w)mm

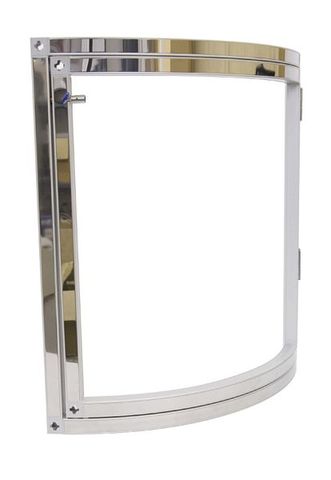

CL-DCC Łukowe drzwi szafki
Curved cupboard door
Curved cupboard door
Waga: 5,4kg
Pakowanie: 1 szt.
Wymiary futryny: 1013(h)mm x 768(w)mm (śr. 980 c/c)
Wymiary drzwi: 947(h) x 646(w)mm
* UWAGI
Z uwagi na przyjęte w procesie produkcji tolerancje dane na temat cieżaru poszczególnych części są podane w przybliżeniu.
Tecna Display zaleca pobieranie wymiarów paneli z gotowych konstrukcji i nie bierze odpowiedzialności za nieprawidłowe wymiary grafik.
